额定电压1.9/3.3KV及以下采煤机软电缆
1、产品执行标准
MT818.2-2009《煤矿用电缆 第2部分：额定电压1.9/3.3KV及以下采煤机软电缆》
2、使用范围
本产品用于额定电压1.9/3.3KV及以下采煤机及类似设备
3、工作条件
额定电压U0/U分别为0.38/0.66KV、0.66/1.14KV和1.9/3.3KV。
电缆导体的允许最高工作温度为65°C。
电缆弯曲半径不小于电缆外径6倍。
电缆的地线芯应良好接地。
4、电缆型号名称
|
型号 |
名称 |
用途 |
|
MC-0.38/0.66 |
采煤机橡套软电缆 |
额定电压为0.38/0.66KV采煤机及类似设备的电源连接 |
|
MCP-0.38/0.66 |
采煤机屏蔽橡套软电缆 |
额定电压为0.38/0.66KV采煤机及类似设备的电源连接 |
|
MCP-0.38/0.66 |
采煤机屏蔽橡套软电缆 |
额定电压为0.66/1.14KV采煤机及类似设备的电源连接 |
|
MOP-1.9/3.3 |
采煤机屏蔽橡套软电缆 |
额定电压为1.9/3.3KV采煤机及类似设备的电源连接 |

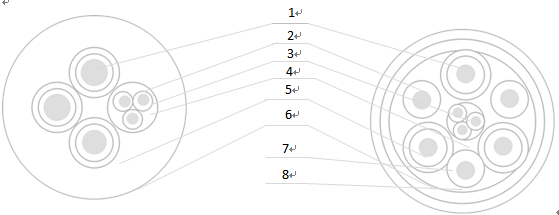

5、产品结构示意图
1、动力线芯导体;
2、地线芯导体及半导电层(电缆可挤包绝缘层) ;
3、 控制线芯导体;
4、 绝缘;
5、动力线芯半导电屏蔽层( MC型电缆无屏蔽层) ;
6、外护套;
7、内护套;
8、加强层
6、产品结构尺
额定电压0.38/0.66KV电缆尺寸参数
|
芯数×导体标称横截面 |
标称厚度 |
电缆外径 |
|||
|
动力纤芯 |
地线芯 |
动力线芯绝缘 |
护套 |
MC-0.38/0.66 |
MCP-0.38/0.66 |
|
3×16 |
1×4 |
1.6 |
4.5 |
29.5~34.5 |
33.0~38.0 |
|
3×25 |
1×6 |
1.8 |
5.5 |
36.0~41.0 |
39.0~45.0 |
|
3×35 |
1×6 |
1.8 |
5.5 |
39.0~45.0 |
42.5~48.5 |
|
3×50 |
1×10 |
2.0 |
5.5 |
44.0~50.5 |
47.5~54.5 |
|
3×70 |
1×16 |
2.0 |
6.0 |
50.0~57.5 |
53.0~60.5 |
|
3×95 |
1×25 |
2.2 |
6.0 |
56.0~63.5 |
59.5~67.0 |
|
3×120 |
1×25 |
2.4 |
6.0 |
60.5~68.5 |
63.5~72.0 |
额定电压0.66/1.14KV电缆尺寸参数
|
芯数×导体标称参数 |
标称厚度 |
电缆外径 |
|||||
|
动力线芯 |
地线芯 |
动力线芯绝缘 |
护套 |
MCP-0.66/1.14 |
|||
|
A型 |
B型 |
A型 |
B型 |
A型 |
B型 |
||
|
3×25 |
1×6 |
-- |
2.0 |
6.0 |
-- |
41.0~47.0 |
-- |
|
3×35 |
1×6 |
3×10/3 |
2.0 |
6.0 |
7.0 |
44.0~51.0 |
53.0~58.5 |
|
3×50 |
1×10 |
3×16/3 |
2.2 |
7.0 |
7.5 |
51.5~59.0 |
60.0~67.0 |
|
3×70 |
1×16 |
3×25/3 |
2.2 |
70 |
7.5 |
56.0~63.5 |
65.0~72.0 |
|
3×95 |
1×25 |
3×25/3 |
2.4 |
7.0 |
7.5 |
62.0~70.5 |
70.0~73.0 |
|
3×120 |
1×25 |
3×35/3 |
2.6 |
7.0 |
7.5 |
66.5~75.5 |
75.0~82.0 |
|
3×150 |
1×35 |
3×50/3 |
2.6 |
7.0 |
7.5 |
71.5~80.5 |
77.5~86.0 |
